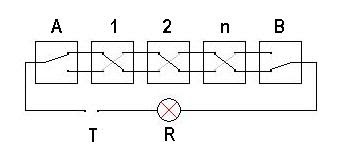

Legături electrice cu întrerupătoare tip CapScară - CapCruce
A,B - Întrerupător tip CapScară
1,2..n - Întrerupător CapCruce
T - Tensiune aplicată (continuă sau alternativă)
R - Rezistenţă (Bec)
Întrerupătoarele CapCruce se folosesc în cazul în care se doreşte deschiderea/închiderea unui dispozitiv (bec, în cazul nostru) din minim trei locuri (etaj 1, etaj 2...etaj n).
Dacă dispozitivul este controlat doar de două întrerupătoare (o cameră cu două intrări/ieşiri), se folosesc doar tip CapScară.
1,2..n - Întrerupător CapCruce
T - Tensiune aplicată (continuă sau alternativă)
R - Rezistenţă (Bec)
Întrerupătoarele CapCruce se folosesc în cazul în care se doreşte deschiderea/închiderea unui dispozitiv (bec, în cazul nostru) din minim trei locuri (etaj 1, etaj 2...etaj n).
Dacă dispozitivul este controlat doar de două întrerupătoare (o cameră cu două intrări/ieşiri), se folosesc doar tip CapScară.
